Инструкция по подключению розеток в комнате

Обилие электроприборов, которое мы применяем ежедневно, заставляет нас задумываться и о том, чтобы делать дополнительные точки для их зарядки. Зачастую даже имеющиеся розетки выходят из строя, могут начать искрить. Их замена – это не такая сложная процедура, как может показаться. Заменить их можно и самостоятельно, не прибегая к услугам электрика, достаточно лишь внимательно изучить основы этого процесса. Именно об этом мы и поговорим в этой статье.



Типы электрических розеток



Для начала давайте разберемся во всем многообразии разновидностей розеток. Если обобщить, то разные страны применяют всего два типа, которые предназначены для таких показателей напряжения сети:

  • - европейское (220-240В)
  • - американское (120-127В)

Соответственно по всему миру можно найти такие, которые заметно отличаются по конструкции:

  • - тип А. Розетка без заземления (американская). Представляет собой два плоских штырька
  • - тип В. Американская с заземлением
  • - тип С. Знакомая нам европейская розетка без заземления, с двумя круглыми штырьками
  • - тип D. Евророзетка с тремя штырьками (двумя тонкими и одним толстым)
  • - тип Е. Французская, которая имеет два штырька на вилке, один в розетке
  • - тип F. Европейская с заземлением (имеет специальные пластины)
  • - тип G. Английская, которая отличается наличием прямоугольных горизонтальных и вертикальных штырьков
  • - тип Н. Израильская, имеет три плоских либо круглых штырька
  • - тип I. Этот тип предполагает наличие трех плоских штырьков под углом
  • - тип J. Швейцарский. Напоминает С, но форма вилки отличается
  • - тип К. Розетка датская, похожа на Е, но заземляющий элемент перенесен на вилку
  • - тип L. Итальянская, представляет собой три круглих штырька в ряд
  • - тип М. Напоминает D, но штырьки более толстые.



Конструктивные различия



Итак, исходя из строения, они бывают:

  • - накладные. Применяются там, где проводка открыта. Монтируются на подложку, на поверхность стены.
  • - встроенные. Крепятся в подрозетники, которые вмонтированы в стену.
  • - с клавишным зажимом. Пружинная клемма в этом случае дает пространство для контакта
  • - с винтовым зажимом. Наиболее распространены, так как считаются максимально надежными.
  • Также бывают модели с защитными шторками (очень удобно для ванных комнат), выталкивателями, индикаторами, таймерами (удобно для детей и пожилых людей).
  •

Процесс подключения

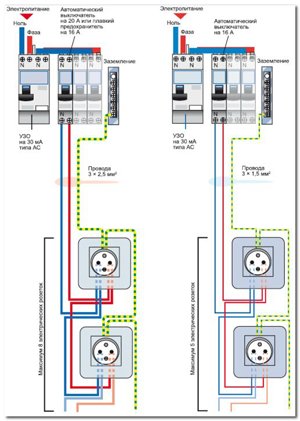

Все розетки в квартире делятся на группы по назначению. Это деление отображается в структуре щитка. Каждой группе соответствует свой выключатель, выглядит это так.

розетки в доме

Если у вас возникла необходимость подключить новую розетку, то следуйте инструкции:

  • - для начала отключите подачу энергии на щиток, можете даже надеть резиновые перчатки, если хотите перестраховаться
  • - убедитесь, что ток в сети отсутствует, для этого существуют специальные отвертки – индикаторы
  • - снимите старую розетку. Для этого отвинтите крышку, ослабьте монтажные лапы, достаньте старый механизм и отсоедините провода.
  • - приклейте подрозетник

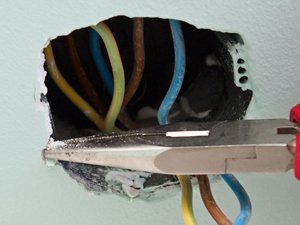

  • - обрежьте и подготовьте провода (произведите зачистку на 1 см)
  • - подсоедините провода к новой розетке
  • - вставьте смонтированную рабочую часть в подрозетник, аккуратно пряча провода, прикрепите ее винтами
  • -  сверху прикрепите декоративную рамку
  • - включите электрический ток.
  • розетки в доме
  • В старых домах, где нет дополнительного провода заземления, не важно, к какой фазе подключить розетку. Если же дом новый, то появляется необходимость идентифицировать фазу и ноль. Тут вам поможет цветовая маркировка:
  • - провод ноль имеет цвет синий или черный
  • - фаза обычно коричневая, красная или белая
  • - заземление отличается желтым или зеленым цветом. розетки в доме

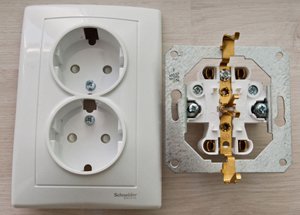

 Подключать двойную розетку можно по аналогичной схеме, но важно следить за тем, чтобы не подключить питающие провода к одной пластине. В этом случае произойдет короткое замыкание. Если у вас двойная розетка, то и фаза должна быть подключена к разным питающим пластинам.





розетки в доме



Правила безопасности при подключении

розетки в доме



Работы с электричеством всегда сопряжены с определенным риском, поэтому не лишним будет в очередной раз напомнить правила техники безопасности:

  • - перед тем как начать работы, убедитесь, что электричество отключено
  • - применяйте инструменты с изолированными ручками
  • - если провод слишком длинный закладывайте его аккуратно либо подрезайте
  • - если, наоборот, вам нужно нарастить длину провода, спаивайте отрезки, а не скручивайте их
  • - подбирайте провода, предназначенные для номинальной силы тока
  • - контролируйте, чтобы розетка была смонтирована к стене вплотную.

 Читайте также:

Монтаж распределительной коробки

Внимательно следуя инструкциям и аккуратно выполняя предписания техники безопасности, вы можете самостоятельно производить такие несложные электрические работы, как подключение розеток.
